PCB ικανότητα 1-18 επίπεδα
Προσφέρουμε pcba υπηρεσία και το προϊόν σαν αυτό pcba προϊόν. Αυτό το pcba χρησιμοποιεί γυρισμένο τυπωμένο κύκλωμα πολλαπλών στρώσεων 4 στρώσεων. Η επιφάνεια είναι HASL χωρίς μόλυβδο που είναι αβλαβές για τα ανθρώπινα όντα.
Τα αρχεία που ζητούνται για την προσφορά συναρμολόγησης PCB
--- Για να σας παράσχουμε την πιο αποτελεσματική και ακριβή παραγγελία για την κατασκευή της ζητούμενης μονάδας, σας ζητάμε να μας δώσετε τις παρακάτω πληροφορίες.
1. Αρχείο Gerber, αρχείο PCB, αρχείο Eagle ή αρχείο CAD είναι όλα αποδεκτά
2. Μια λεπτομερή έκθεση υλικών (BOM)
3. Καθαρίστε τις εικόνες του δείγματος PCB ή PCBA για μας
4. Απαιτείται η ποσότητα και η παράδοση
5. Μέθοδος δοκιμής για PCBA για την εγγύηση προϊόντων 100% καλής ποιότητας.
6. Αρχείο σχήματος για το σχέδιο PCB εάν χρειάζεται να εκτελέσετε δοκιμή λειτουργίας.
7. Ένα δείγμα εάν είναι διαθέσιμο για καλύτερη προμήθεια
8. Αρχεία CAD για την κατασκευή περιβλήματος, εάν απαιτείται
9. Ένα πλήρες σχέδιο καλωδίωσης και συναρμολόγησης όπου θα εμφανίζονται τυχόν ειδικές οδηγίες συναρμολόγησης, εάν απαιτείται
Είδος προϊόντος PCBA τύπου Shinelink
Τεχνική υποστήριξη
- Επαγγελματική τοποθέτηση και τεχνολογία συγκόλλησης μέσω οπών
- Διάφορα μεγέθη όπως τεχνολογία SMT 1206,0805,0603
- Τεχνολογία ΤΠΕ (In Circuit Test), τεχνολογία FCT (Test Functional Circuit).
- Συγκρότημα πίνακα PCB με UL, CE, FCC, Rohs Approval
- Τεχνολογία συγκόλλησης αναρρόφησης αζώτου για SMT.
- Γραμμή συναρμολόγησης υψηλών προδιαγραφών SMT & συγκόλλησης
- Ικανότητα τεχνολογίας τοποθέτησης διασυνδεδεμένων πλακών υψηλής πυκνότητας.
94V0 PCBA κατασκευή δυνατότητες κλίμακας μέχρι
Συνδυάζουμε προηγμένες διαδικασίες με πολύ εξειδικευμένους πόρους. Συνεχίζοντας με την κορυφαία προηγμένη τεχνολογία και σύστημα διαχείρισης σε υπηρεσίες One-stop της συναρμολόγησης PCB
Διαδικασία SMT (συμβατό με RoHs) Δυνατότητες μέχρι:
1. 0402 Μέγεθος τσιπ
2. Διάγραμμα ολοκληρωμένου κυκλώματος (IC) 12 mils
3. Μικροστοιχείο πλέγματος μικροσφαιρών (BGA) - Pitch 16 mils
4. Flip Chip (ελεγχόμενη σύμπτυξη σύνδεσης chip) - Pitch 5 mils
5. Πακέτο Quad Flat (QFP) - Pitch 12 mils
Διαδικασία THT (Συγκόλληση με κύματα) (συμβατό με RoHs) Δυνατότητες μέχρι:
Ενιαία συγκόλληση πλευρικών κυμάτων
SMT & THT διαδικασία μείγματος
Δυνατότητες συναρμολόγησης PCB
PCBA με το κλειδί στο χέρι | PCB + συστατικά υλικά + συναρμολόγηση + πακέτο |
Λεπτομέρειες συναρμολόγησης | SMT και Thru-hole, γραμμές ISO |
Χρόνος προόδου | Πρωτότυπο: 15 εργάσιμες ημέρες. Παραγγελία μάζας: 20 ~ 25 εργάσιμες ημέρες |
Δοκιμές προϊόντων | Δοκιμή φέρουσας ανίχνευσης, Επιθεώρηση ακτίνων Χ, Δοκιμή AOI, δοκιμή λειτουργίας |
Ποσότητα | Ελάχιστη ποσότητα: 1τ.μ. Πρωτότυπο, μικρή παραγγελία, μαζική σειρά, όλα εντάξει |
Αρχεία που χρειαζόμαστε | PCB: Αρχεία Gerber (CAM, PCB, PCBDOC) |
Εξαρτήματα: Λίστα υλικών (κατάλογος BOM) | |
Συναρμολόγηση: Αρχείο Pick-N-Place | |
PCB Μέγεθος πίνακα | Ελάχιστο μέγεθος: 0,25 * 0,25 ίντσες (6 * 6mm) |
Μέγιστο μέγεθος: 20 * 20 ίντσες (500 * 500mm) | |
PCB Τύπος συγκόλλησης | Υδατοδιαλυτή συγκολλητική πάστα, RoHS χωρίς μόλυβδο |
Λεπτομέρειες στοιχείων | Παθητική Κάτω σε μέγεθος 0201 |
BGA και VFBGA | |
Ασύρματοι μεταφορείς τσιπ / CSP | |
Συγκρότημα SMT διπλής όψης | |
Fine Pitch σε 0,8 εκατομμύρια | |
BGA Επισκευή και Reball | |
Αφαίρεση και αντικατάσταση εξαρτήματος | |
Πακέτο στοιχείων | Cut Tape, Tube, Reels, Loose Parts |
Συγκρότημα PCB | Διάτρηση ----- Έκθεση ----- Επιμετάλλωση ----- Εγχάραξη & απογύμνωση ----- Διάτρηση ----- Ηλεκτρικές δοκιμές ----- SMT ----- Συγκόλληση κυμάτων --- - Συναρμολόγηση ----- ΤΠΕ ----- Δοκιμές λειτουργίας ----- Δοκιμές θερμοκρασίας και υγρασίας |

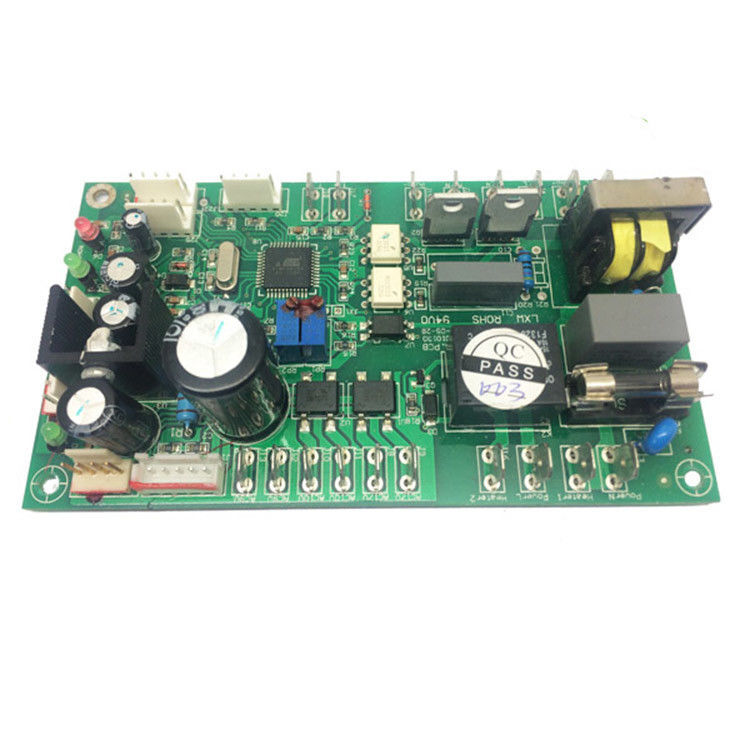

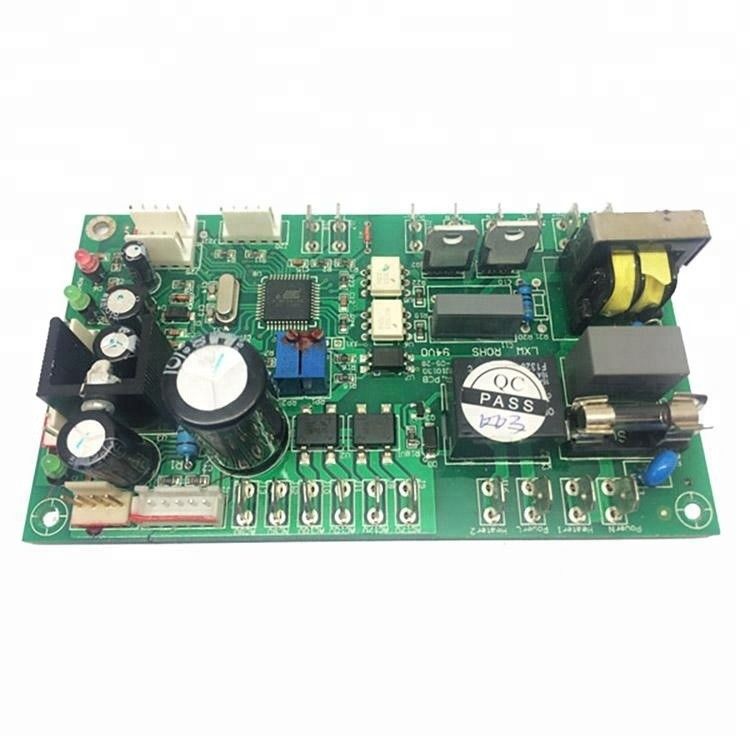

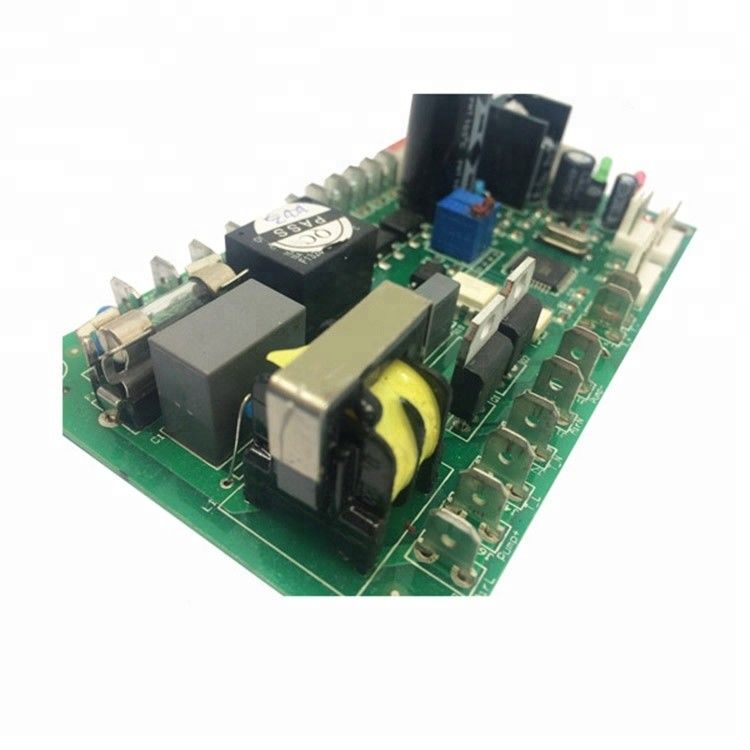

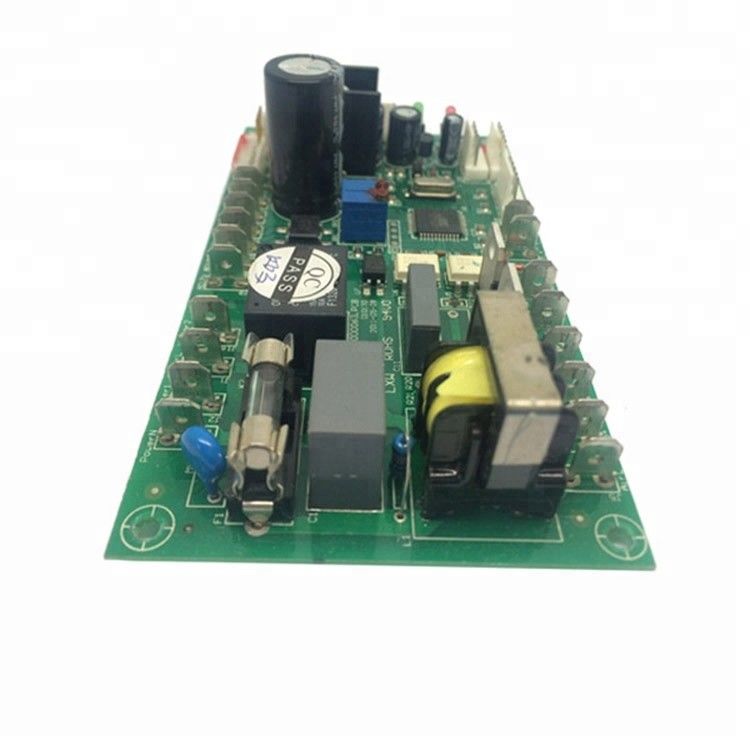

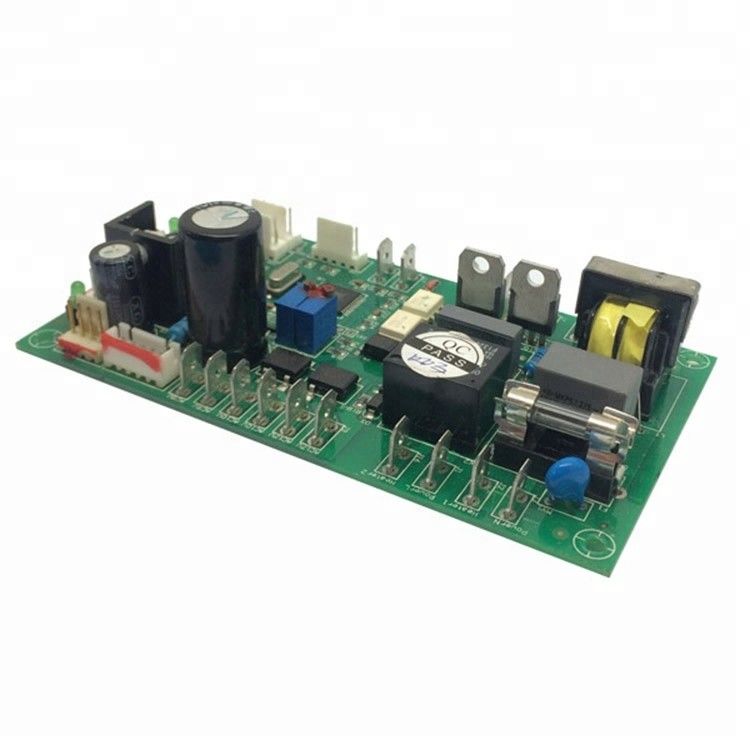

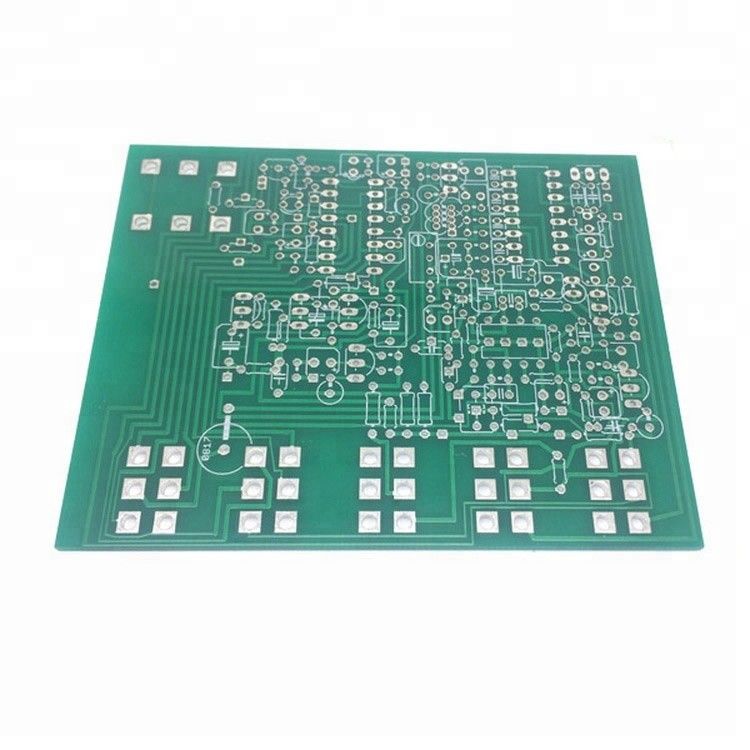

Εικόνα PCBA
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
