FR4 εποξικός πίνακας κυκλωμάτων PCB γυαλιού 1 - 18 στρώματα, 1/3 oz - 6 oz
Προδιαγραφές
FR4 εποξικός πίνακας κυκλωμάτων PCB γυαλιού
1.China εργοστάσιο PCB, εμπορική επιχείρηση
2.No MOQ
3,24 ώρες για το απόσπασμα
4.Deliver εγκαίρως
Μπορούμε να κατασκευάσουμε το PCB και το PCB των οδηγήσεων μέσα υψηλά - ποιότητα, ανταγωνιστικότερη τιμή, γρηγορότερη παράδοση και καλύτερη υπηρεσία μεταπώλησης.
Γρήγορες λεπτομέρειες
Θέση προέλευσης: |
Κίνα (ηπειρωτική χώρα) |
Εμπορικό σήμα: |
COem |
Πρότυπος αριθμός: |
E020 |
Υλικό βάσεων: |
FR4, cem-1, cem-3, τεφλόν, Rogers, αλουμίνιο, υψηλό Tg
|
Πάχος χαλκού: |
1/3 oz- 6 oz |
Πάχος πινάκων: |
0,2 χιλ. - 6,0 χιλ. |
Ελάχιστο μέγεθος τρυπών: |
0,2 χιλ. |
Ελάχιστο πλάτος γραμμών: |
3 mil |
Ελάχιστο διάστημα γραμμών: |
3 mil |
Επιφάνεια που τελειώνει: |
HASL, LF HASL, ENIG, χρυσό δάχτυλο, χρυσός λάμψης, OSP, άνθρακας, μάσκα Peelable
|
Στρώμα: |
2 - 12 στρώματα |
Μάσκα ύλης συγκολλήσεως: |
Όλα τα είδη χρώματος |
Έλεγχος σύνθετης αντίστασης: |
+/- 10% |
Προϊόν: |
FR4 εποξικός πίνακας κυκλωμάτων PCB γυαλιού |
Ικανότητα PCB
Στρώμα |
1-18 στρώματα |
Πάχος πινάκων |
0.2-6.0 χιλ. |
Τύπος φύλλων πλαστικού |
FR-4, cem-1, cem-3, ρητίνη της BT, τεφλόν, PTFE, Rogers, αλουμίνιο, Tg130 (150.170.180, 210), Berquist, Thermagon, Alon.Polyclad |
Πάχος χαλκού βάσεων |
Λ.: 12um (1/3oz) Max: 140um (4oz) για το εσωτερικό στρώμα 210um (6oz) για το εξωτερικό στρώμα |
Τελειωμένο λ. μέγεθος τρυπών |
Από τη μηχανική διάτρηση: 0.2mm (0,008») |
Λόγος διάστασης |
8:1 |
Ανώτατο μέγεθος επιτροπής |
Μαζική παραγωγή: 540mm × 740m (21,25» × 29,13») Δείγμα: 540mm × 1100mm (21,25» × 43,3») |
Ελάχιστα πλάτος/διάστημα γραμμών |
3 mil/3 mil |
Μέσω του τύπου τρυπών |
Τυφλός, Burried |
Η επιφάνεια τελειώνει |
HASL/αμόλυβδο HASL, Χρυσός/ασήμι/κασσίτερος βύθισης, Χρυσή, σκληρή χρυσή επένδυση λάμψης, εκλεκτική παχιά χρυσή επένδυση, Χρυσό δάχτυλο (χρυσό πάχος μέχρι 3um), Καλύπτοντας ασήμι, Μελάνι άνθρακα, σημάδι Peelable, OSP |
Μάσκα ύλης συγκολλήσεως |
Όλα τα είδη χρώματος, LPI, ξηρά ταινία, Ελάχιστη πίσσα S/M (LPI): 0.1mm |
Έλεγχος σύνθετης αντίστασης |
Ενιαίο ίχνος ή διαφορικό ελεγχόμενο 50, 60, 70, 100, 110, 120, 130 ±10% |
Ελάχιστη συνδέοντας πίσσα |
0.181mm (κέντρο στο κέντρο) |
Ελάχιστη πίσσα SMT |
0.400mm (κέντρο στο κέντρο) |
Ελάχιστο δακτυλιοειδές δαχτυλίδι |
0.025mm |
Η περίληψη τελειώνει τον τύπο |
CNC δρομολόγηση Β-σημείωση/κομμένος Διάτρηση |
Ανοχές |
Ελάχιστη ανοχή εγγραφής τρυπών (NPTH) ± 0.025mm Ελάχιστη ανοχή εγγραφής τρυπών (PTH) ± 0.075mm Ελάχιστη ανοχή ± 0.05mm εγγραφής σχεδίων Ελάχιστη ανοχή εγγραφής S/M (LPI) ± 0.075mm Σημειώνοντας γραμμές ± 0.15mm Πάχος πινάκων (0,1 1.0mm) ±15% Πάχος πινάκων (1,0 6.35mm) ±10% Πίνακας καθοδηγημένο μέγεθος ± 0.13mm Πίνακας σημειωμένο μέγεθος ± 0.2mm |
Ηλεκτρική δοκιμή |
Τάση: 10V - 250V Συνοχή: 10 - 1000 ωμ |

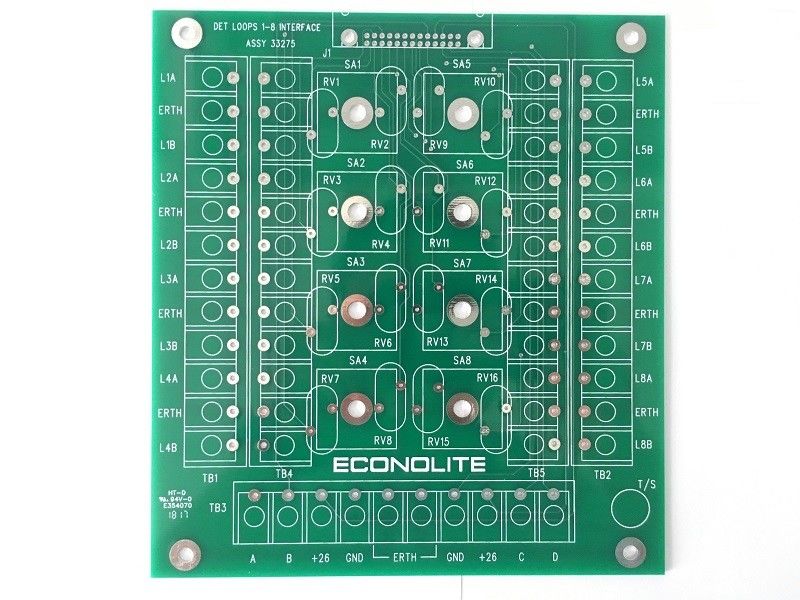

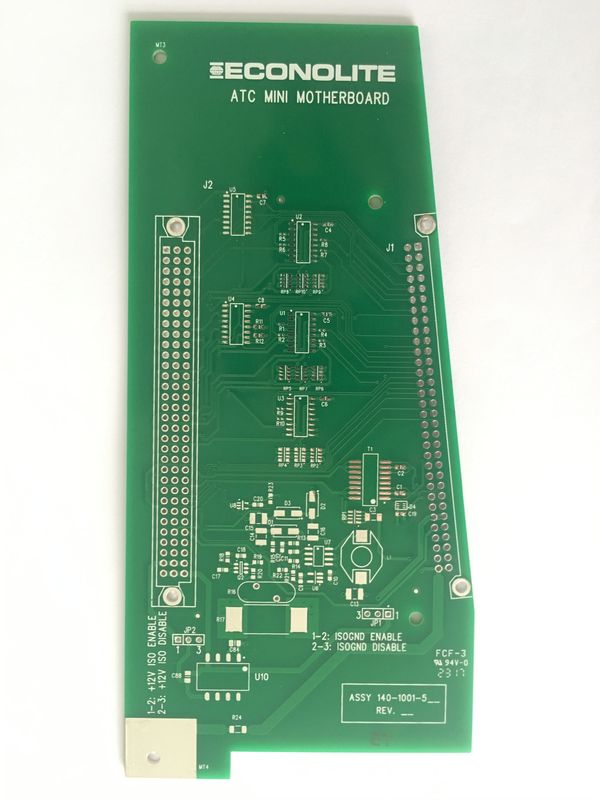

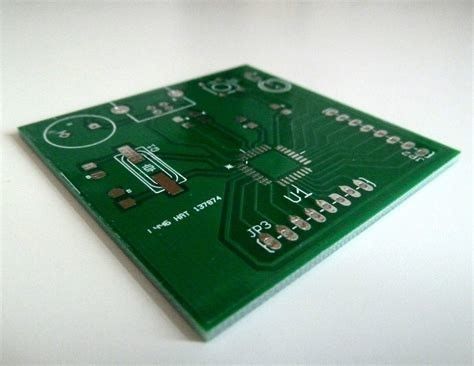

Εικόνα PCB
