Παχιοί κασσίτερος/ασήμι βύθισης πρωτοτύπων πινάκων κυκλωμάτων χαλκού 4OZ τυπωμένοι FR4
προδιαγραφές PCB 4OZ FR4
Παχύς τυπωμένος χαλκός πίνακας κυκλωμάτων
α). Εντυπωσιακή ποιότητα
β). Γρήγορη χρονική ανοχή
γ). Καλή υπηρεσία
Παχύς τυπωμένος χαλκός πίνακας κυκλωμάτων
|
Ικανότητα διαδικασίας |
||
|
|
||
|
|
||
|
ltem |
Μαζική παραγωγή |
Πρωτότυπο |
|
|
||
|
Επεξεργασία επιφάνειας |
HASL (LF) |
HASL (LF) |
|
Χρυσός βύθισης |
Χρυσός βύθισης |
|
|
Χρυσός λάμψης |
Χρυσός λάμψης |
|
|
OSP |
OSP |
|
|
Κασσίτερος βύθισης |
Κασσίτερος βύθισης |
|
|
Ασήμι βύθισης |
Ασήμι βύθισης |
|
|
Δάχτυλο HASL&Gold |
Δάχτυλο HASL&Gold |
|
|
εκλεκτικό νικέλιο |
εκλεκτικό νικέλιο |
|
|
HASL (LF) |
smt μαξιλάρι: >3um |
smt μαξιλάρι: >4um |
|
Μεγάλο $cu: >lum |
Μεγάλο $cu: >l.5um |
|
|
Κασσίτερος βύθισης |
0.4-0.8um |
0.8-1.2um |
|
Χρυσός βύθισης |
Νι: 2-5urn |
Νι: 3-6urn |
|
Au: 0.05-0.10um |
Au: 0.075-0.15um |
|
|
Ασήμι βύθισης |
0.2-0.6um |
0.3-0.6um |
|
OSP |
0.1-0.4um |
0.25-0.4um |
|
Χρυσός λάμψης |
Νι: 3-6urn |
Νι: 3-6urn |
|
Au: 0.01-0.05um |
Au: 0.02-0.075um |
|
|
Φύλλα πλαστικού |
CEM-3, PTFE |
CEM-3, PTFE |
|
FR4 (HighTG κ.λπ.) |
FR4 (HighTG κ.λπ.) |
|
|
Βάση μετάλλων (Al, CUetc) |
Βάση μετάλλων (Al, CUetc) |
|
|
Rogors, κ.λπ. |
Rogors, κ.λπ. |
|
|
MAX.Layers |
12 (στρώματα) |
40 (στρώματα) |
|
MAX.Board μέγεθος |
20 " X48» |
20 " X48» |
|
Πάχος πινάκων |
O.4mm~6.0mm |
|
|
Max.Copper πάχος |
εσωτερικό στρώμα: 16oz |
εσωτερικό στρώμα: 16oz |
|
Εξωτερικό στρώμα: 16oz |
Εξωτερικό στρώμα: 16oz |
|
|
Min.Track πλάτος |
3mil/0.075mm |
3mil/0.075mm |
|
Min.Track διάστημα |
3mil/0.075mm |
3mil/0.075mm |
|
M.in μέγεθος τρυπών |
8mil/0.2mm |
6mil/0.1mm |
|
M.in μέγεθος τρυπών λέιζερ |
4mil/0.1mm |
3mil/0.076mm |
|
Πάχος τοίχων PTH |
0.8mil/20um |
1.2mil/30um |
|
PTH Dia.Tolerance |
±2mil/±50um |
±2mil/±50um |
|
Λόγος διάστασης |
12:1 |
15:1 |
|
έλεγχος lmpedance |
±5% |
±5% |
Ικανότητα τεχνολογίας PCBA
· Μικρότερη τοποθέτηση τσιπ: 0201
· Αυτοματοποιημένη αξονική εισαγωγή και αυτοματοποιημένη ακτινωτή εισαγωγή
· Με έλεγχο από υπολογιστή συγκολλώντας σύστημα κυμάτων PB ελεύθερο
· Η ελεύθερη επιφάνεια PB υψηλής ταχύτητας τοποθετεί τις γραμμές παραγωγής
· Παρέχοντας τα ηλεκτρονικά συστατικά αγοράστε την υπηρεσία για τους πελάτες
· Σε απευθείας σύνδεση επιθεώρηση ICT, εξοπλισμός δοκιμής λειτουργίας PCBA, οπτική επιθεώρηση
Η φόρμα και το κιβώτιο χτίζουν την υπηρεσία
· Το κιβώτιο χτίζει
· Πλαστική έγχυση
· Τελειώστε

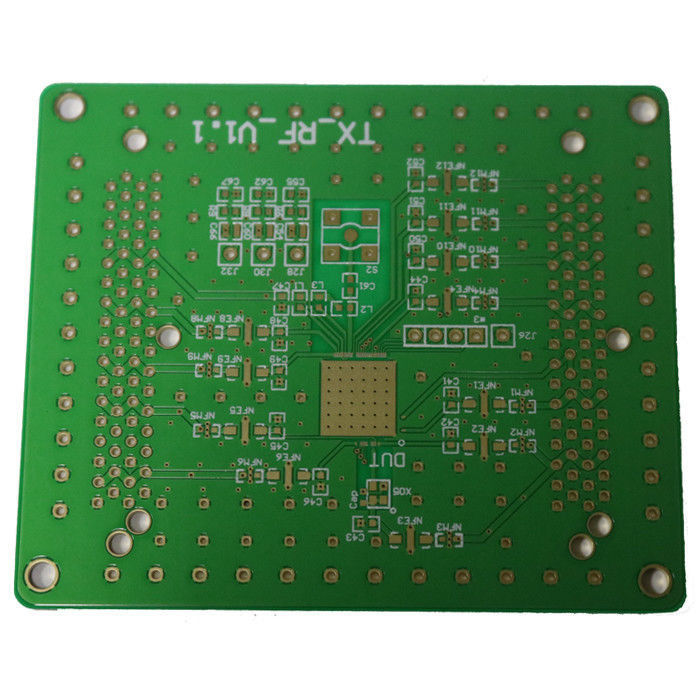

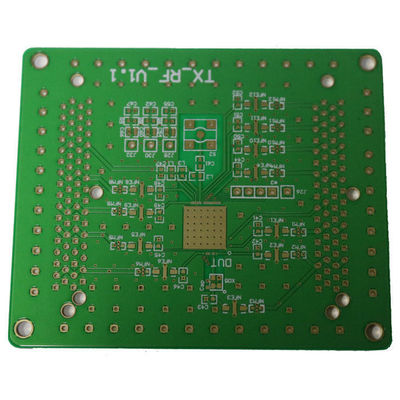

Εικόνα PCB
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
