High TG Black Soldermaskprototype PCB Fabrication Multi Layer Pcb Laser Drill

Υψηλό TG μαύρο Soldermaskprototype PCB τρυπάνι λέιζερ PCB στρώματος επεξεργασίας πολυ

  • Υψηλό φως

    πίνακας διαμόρφωσης πρωτοτύπου ηλεκτρονικής

    ,

    πρωτοτύπου τυπωμένου κυκλώματος

  • Brand name
    PCB
  • στρώμα
    4 στρώματα
  • min.line πλάτος
    4 mil
  • Χαρακτηριστικά γνωρίσματα 1
    Gerber/PCB αρχείο που απαιτείται
  • Χαρακτηριστικά γνωρίσματα 2
    Ε-δοκιμή 100%
  • Χαρακτηριστικά γνωρίσματα 3
    Ποιότητα 2 έτη εγγύησης
  • Τόπος καταγωγής
    Κίνα
  • Μάρκα
    OEM and ODM
  • Πιστοποίηση
    UL,RoHS, CE
  • Αριθμό μοντέλου
    SL80813S002
  • Ποσότητα παραγγελίας min
    1pc
  • Τιμή
    Negotiable
  • Συσκευασία λεπτομέρειες
    Το πακέτο ESD
  • Χρόνος παράδοσης
    5-7 ημέρες
  • Όροι πληρωμής
    T/T, Western Union, Moneygram, Paypal
  • Δυνατότητα προσφοράς
    1000pcs ανά ημέρα

Υψηλό TG μαύρο Soldermaskprototype PCB τρυπάνι λέιζερ PCB στρώματος επεξεργασίας πολυ

Υψηλό TG μαύρο Soldermask PCB τρυπάνι λέιζερ PCB στρώματος πρωτοτύπων πολυ




Μαύρα βασικά ιδιαίτερα χαρακτηριστικά πρωτοτύπων PCB soldermask:



Πολυστρωματικό κεραμικό PCBs
Υλικό PCBs: FR-4, 0.5oz - χαλκός 6oz
πάχος 0,45 3.2mm
Ελάχιστα πλάτος γραμμών και διάστημα γραμμών: 4mil/4mil
Ελάχιστη διάμετρος τρυπών: 0.2mm
Μέγιστο μέγεθος επιτροπής: 480 X 580mm




Επιφάνεια που τελειώνει:

  • HAL, άλφα επίπεδο, χρυσή επένδυση, ENTech

  • HAL ή κασσίτερος και χρυσή επένδυση



Τύπος μασκών ύλης συγκολλήσεως: υγρό photoimageable σημάδι ύλης συγκολλήσεως


Ακρίβεια που κόβεται ή που καθοδηγεί για το σχέδιο μορφής επιτροπής
Διαταγές cOem για τα προγράμματα συνελεύσεων SMT και A/I αποδεκτά
Αρχείο Gerber που προτιμάται
Παρακαλώ σημειώστε ότι οι ακόλουθες πληροφορίες είναι για την αναφορά σας στην ικανότητα κατασκευής μας, όχι για τις έρευνες στις αναφορές
Θα προσφέρουμε τις καλύτερες τιμές μας εάν μπορείτε να στείλετε το σχέδιο PCB σας




Λεπτομέρειες προϊόντων:


Θέση προέλευσης: Κίνα
Εμπορικό σήμα: COem και ODM
Πιστοποίηση: CE, ROHS, FCC, ISO9008, SGS, UL
Ελάχιστη ποσότητα διαταγής: 1pcs
Τιμή: διαπραγμάτευση
Λεπτομέρειες συσκευασίας: εσωτερικός: vacuum-packed τσάντα φυσαλίδων εξωτερική: κιβώτιο χαρτοκιβωτίων
Χρόνος παράδοσης: 5-10 ημέρες
Όροι πληρωμής: T/T, Δυτική Ένωση
Δυνατότητα ανεφοδιασμού: 1, 000, 000 PC/εβδομάδα



Χαρακτηριστικό γνώρισμα PCB



Αριθμός στρώματος 1 - 20 στρώμα
Μέγιστη περιοχή επεξεργασίας 680 × 1000MM
Ελάχιστο πάχος πινάκων 2 στρώμα - 0.3MM (12 mil)
4 στρώμα - 0.4MM (16 mil)
6 στρώμα - 0.8MM (32 mil)
8 στρώμα - 1.0MM (40 mil)
10 στρώμα - 1.1MM (44 mil)
12 στρώμα - 1.3MM (52 mil)
14 στρώμα - 1.5MM (59 mil)
16 στρώμα - 1.6MM (63 mil)
18 στρώμα - 1.8MM (71 mil)
Τελειωμένη ανοχή πάχους πινάκων Πάχος ≤ 1.0MM, ανοχή: ± 0.1MM
πάχος ≤ ≤ 6.5MM, ανοχή ± 10% 1.0MM
Στρίψιμο και κάμψη ≤ 0,75%, λ.: 0,5%
Σειρά TG 130 - 215 ℃
Ανοχή σύνθετης αντίστασης ± 10%, λ.: ± 5%
Δοκιμή γεια-δοχείων Max: 4000V/10MA/60S
Επεξεργασία επιφάνειας HASL, με το μόλυβδο, ελεύθερος μόλυβδος HASL
Χρυσός λάμψης, χρυσός βύθισης
Ασήμι βύθισης, κασσίτερος βύθισης
Χρυσό δάχτυλο, OSP

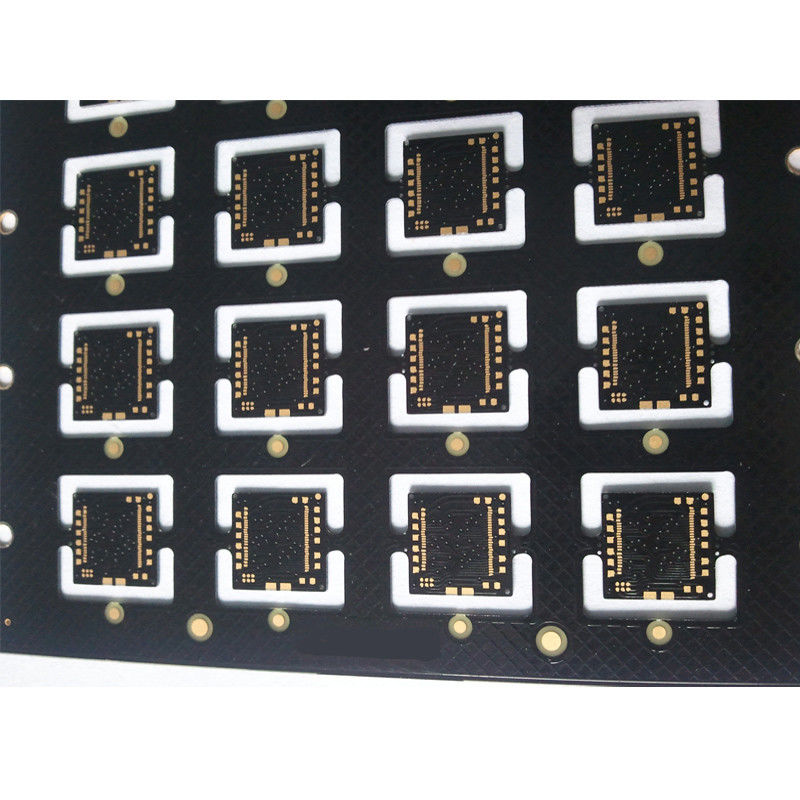

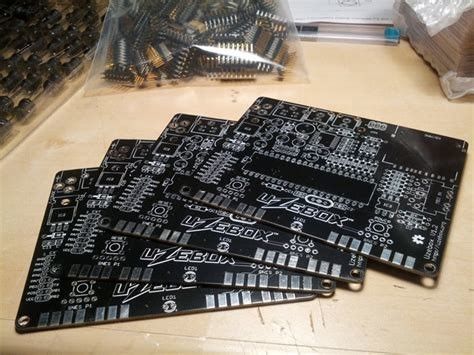

Εικόνα PCB



Υψηλό TG μαύρο Soldermaskprototype PCB τρυπάνι λέιζερ PCB στρώματος επεξεργασίας πολυ 0
