Πρωτότυπο PCB
Ένα πρωτότυπο PCB είναι ένα σημαντικό πρώτο βήμα για μια επιτυχημένη τελική παραγωγή δεδομένου ότι σας επιτρέπει να εκτελέσετε δοκιμές σχεδιασμού και λειτουργικότητας. Για τα πρωτότυπα PCB, είμαστε σε θέση να κατασκευάσουμε μικρού όγκου μονής και διπλής όψεως PCB σε σύνθετα πολυστρωματικά PCBs με τυφλά και θαμμένα vias σε προσιτές τιμές όταν παίρνουμε το PCB από το πρωτότυπο στην παραγωγή!
Τα αρχεία που ζητούνται για την προσφορά συναρμολόγησης PCB
--- Για να σας παράσχουμε την πιο αποτελεσματική και ακριβή παραγγελία για την κατασκευή της ζητούμενης μονάδας, σας ζητάμε να μας δώσετε τις παρακάτω πληροφορίες.
1. Αρχείο Gerber, αρχείο PCB, αρχείο Eagle ή αρχείο CAD είναι όλα αποδεκτά
2. Μια λεπτομερή έκθεση υλικών (BOM)
3. Καθαρίστε τις εικόνες του δείγματος PCB ή PCBA για μας
4. Απαιτείται η ποσότητα και η παράδοση

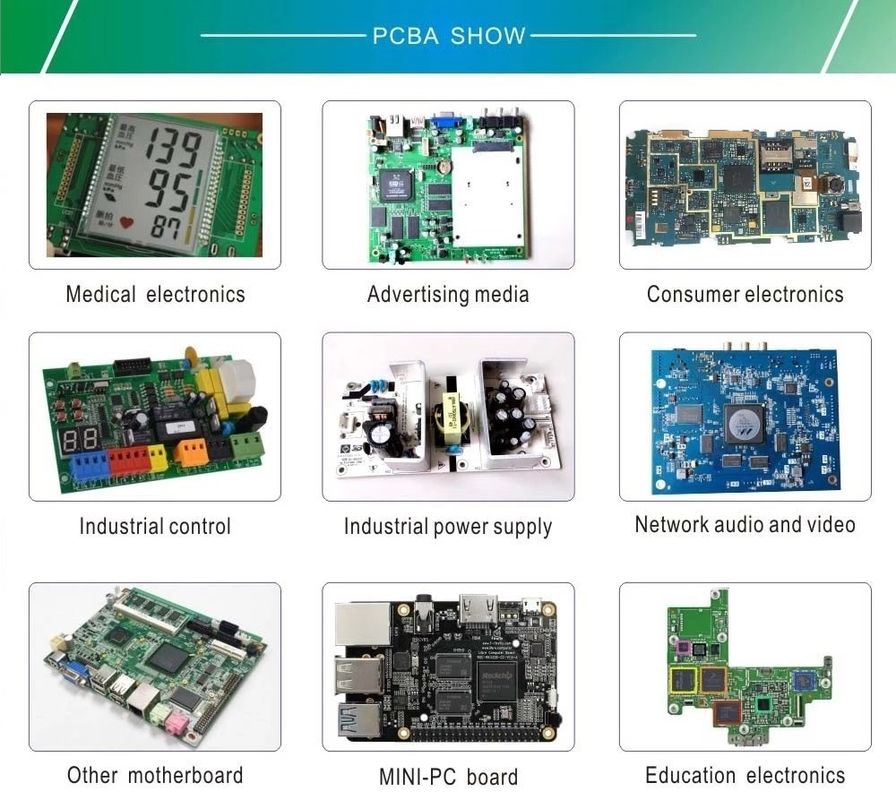

Τα προϊόντα PCB της Shinelink χρησιμοποιούνται
Πρωτότυπο PCB που πληρούν τα πρότυπα υψηλής ποιότητας
Ανάλογα με τις προσαρμοσμένες απαιτήσεις σας, μπορούμε να πρωτοτύπουμε το PCB σας μέσα σε 3-7 ημέρες, σε σύγκριση με τις 6-18 ημέρες της τυπικής υπηρεσίας PCB. Ελέγξτε τις δυνατότητες πρωτοτύπου του πίνακα κυκλωμάτων μας στον παρακάτω πίνακα:
Χαρακτηριστικά | Ικανότητα |
Βαθμός ποιότητας | Πρότυπο IPC |
Αριθμός επιπέδων | 1 - 18 στρώσεις |
Ποσότητα Παραγγελίας | 5τμ - 100τμ |
Δημιουργία χρόνου | 2 - 7 ημέρες |
Υλικό | FR-4 Πρότυπο Tg 140 ° C |
Μέγεθος πίνακα | Ελάχιστο 6 * 6 χιλιοστά | Μέγιστο 500 * 500mm |
Ανοχή μεγέθους πίνακα | ± 0,1mm - ± 0,3mm |
Πάχος Διοικητικού Συμβουλίου | 0,4 mm - 2,0 mm |
Ανοχή σε πάχος πλακών | ± 0,1 mm - ± 10% πάχους του σκάφους |
Βάρος χαλκού | 1.0oz - 2.0oz |
Βάρος χαλκού εσωτερικής στρώσης | 0.5oz - 1.0oz |
Αντοχή σε πάχος χαλκού | + 0μm + 20μm |
Ελάχιστη ανίχνευση / διαχωρισμός | 5 ml / 5 ml |
Μασκάρισμα συγκόλλησης | Ανάλογα με το αρχείο |
Χρώμα μάσκας συγκόλλησης | Πράσινο, Λευκό, Μπλε, Μαύρο, Κόκκινο, Κίτρινο |
Μεταξοτυπία | Ανάλογα με το αρχείο |
Χρώμα μεταξοτυπίας | Ασπρο μαύρο |
Επιφανειακή φινίρισμα | Μόλυβδος ελεύθερος HASL - RoHS |
Ελάχιστο δακτυλιοειδές | 5 ml |
Ελάχιστη διάμετρος οπών διάτρησης | 8mil |
Ελάχιστο πλάτος αποκοπής (NPTH) | 0,8 mm |
Αντοχή μεγέθους οπών NPTH | ± .002 "(± 0.05mm) |
Ελάχιστο πλάτος τρύπας αυλάκωσης (PTH) | 0,6 mm |
Αντοχή μεγέθους τρύπας PTH | ± 0,003 "(± 0,08 mm) - ± 0,006" (± 0,15 mm) |
Πάχος επικάλυψης επιφανειών / οπών | 20μm - 30μm |
Ανοχή SM (LPI) | .003 "(0,075 mm) |
Αναλογία απεικόνισης | 1.10 (μέγεθος τρύπας: πάχος σανίδας) |
Δοκιμή | 10V - 250V, ιχνηλάτης ή δοκιμαστικό εξάρτημα |

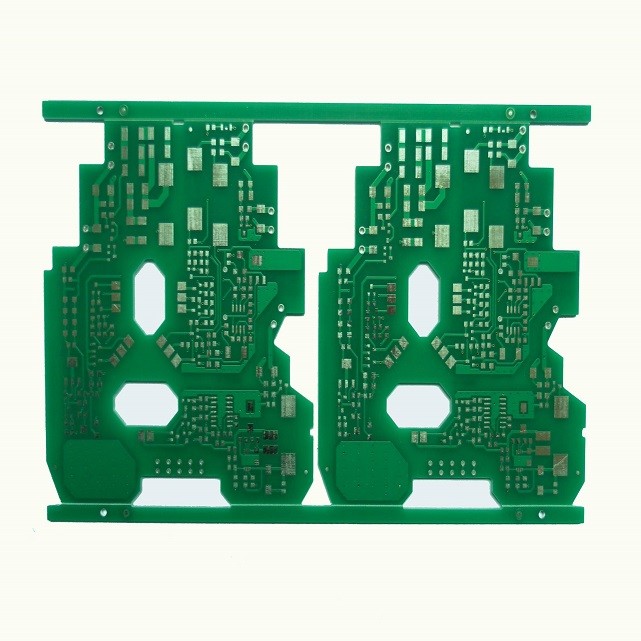

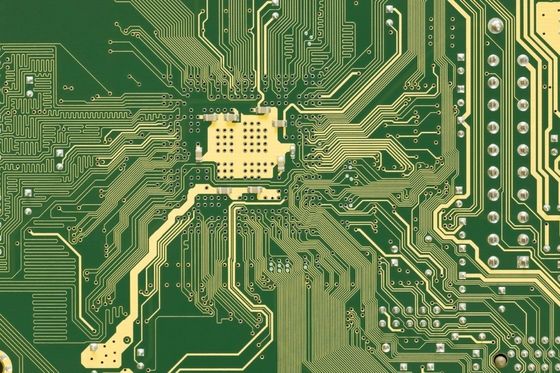

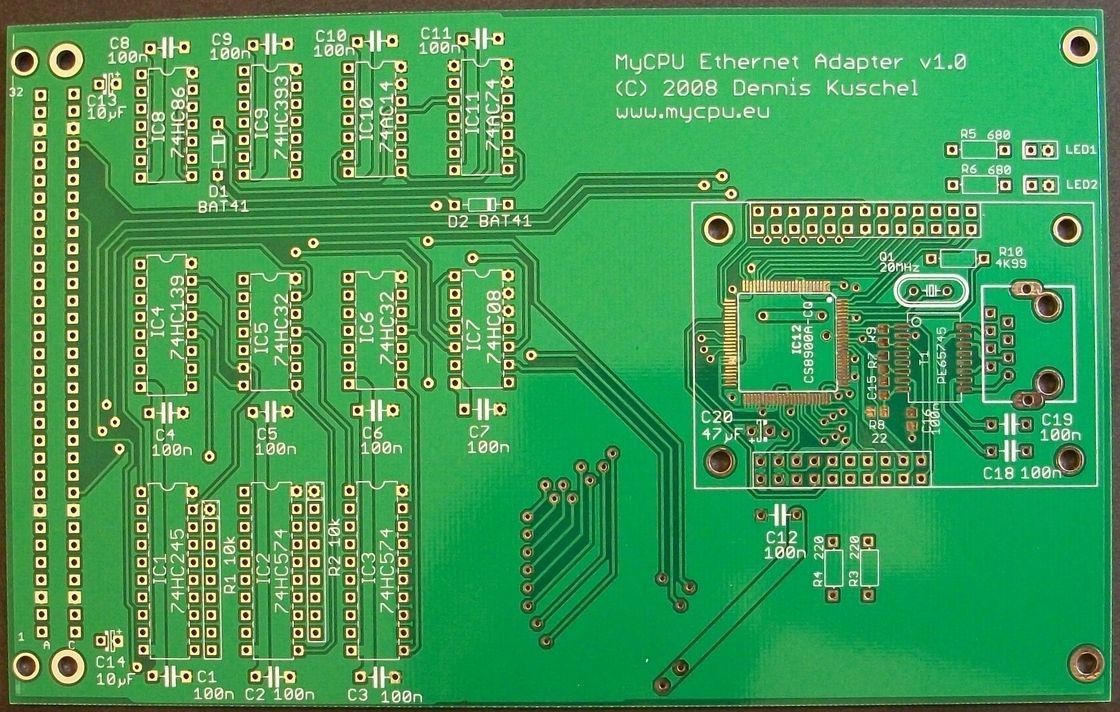

PCB Εικόνα
